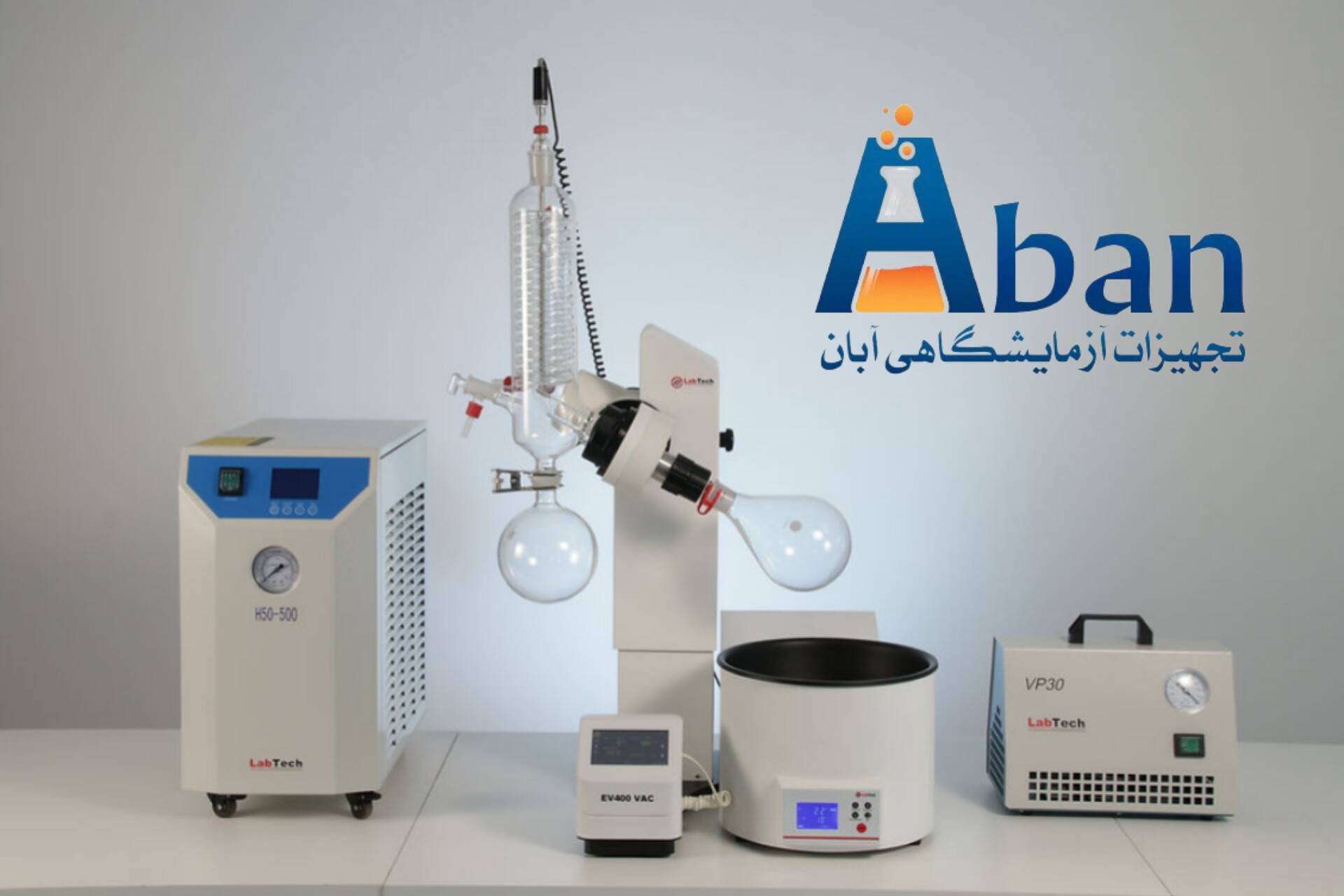

نصب و راه اندازی روتاری اواپراتور آزمایشگاهی

نصب و راه اندازی روتاری اواپراتور آزمایشگاهی

دستگاه روتاری اواپراتور یکی از ابزارهای مهم و پرکاربرد در آزمایشگاه‌های شیمی و داروسازی است که برای تغلیظ، جداسازی و استخراج مواد مورد استفاده قرار می‌گیرد. راه‌اندازی صحیح این دستگاه اهمیت زیادی دارد تا عملکرد بهینه و ایمنی در حین آزمایش‌ها تضمین شود. در این مقاله به بررسی اجزای شیشه‌ای روتاری اواپراتور، نقش کندانسورها و مراحل نصب و راه‌اندازی آن می‌پردازیم.

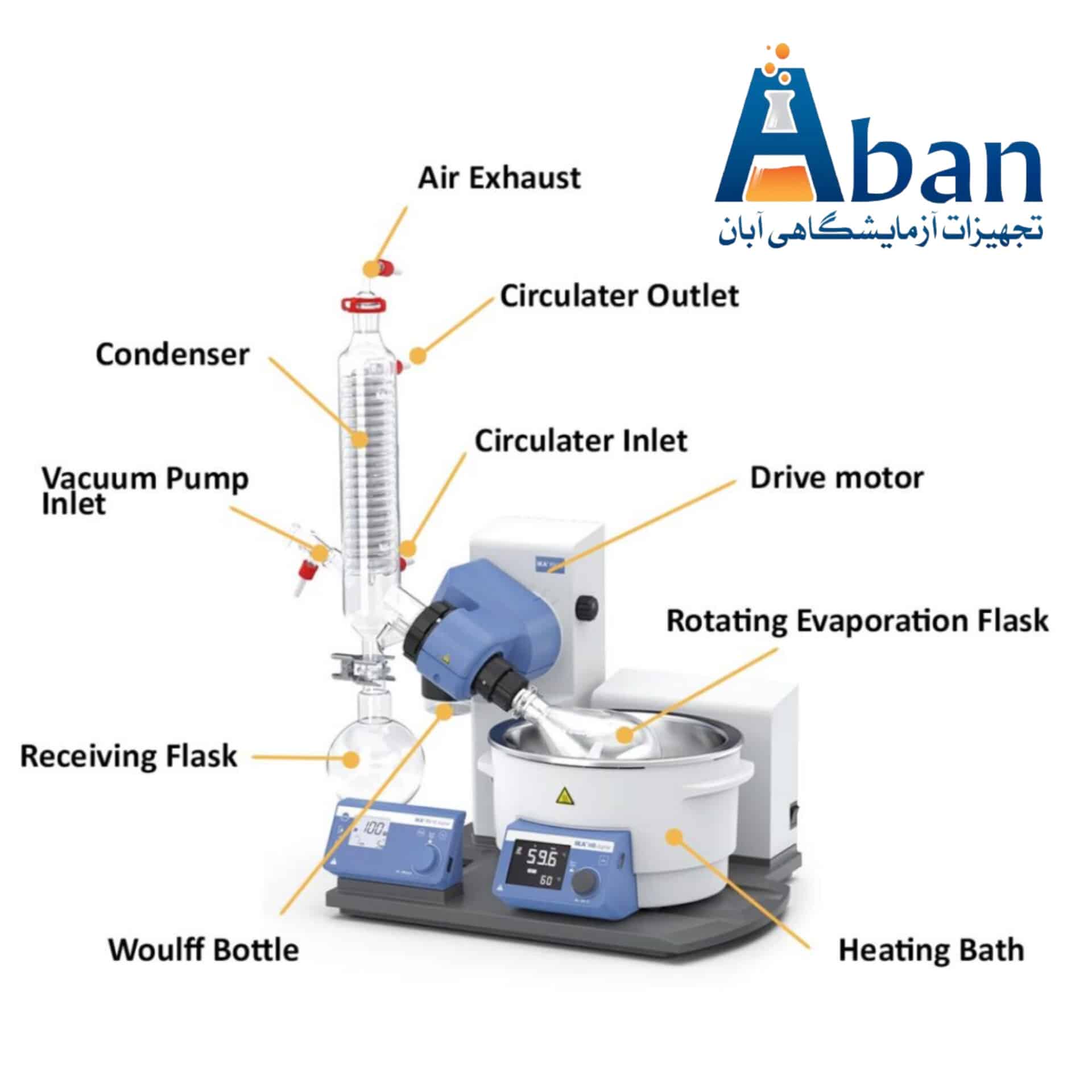

شناخت ظروف شیشه‌ای روتاری اواپراتور

اولین قدم در نصب روتاری اواپراتور، آشنایی با ظروف شیشه‌ای آن است. ظروف شیشه‌ای مورد استفاده در این دستگاه از جنس شیشه‌های غیرروکش تولید می‌شوند که به دلیل مقاومت بالا در برابر حلال‌ها و حرارت، برای شرایط آزمایشگاهی بسیار مناسب‌اند. برای جلوگیری از شکستگی در اثر ضربه یا شوک حرارتی، این ظروف معمولاً با پوشش پلی‌پروپیلن یا لایه‌های محافظ مشابه پوشانده می‌شوند.

از جمله این ظروف می‌توان به فلاسک‌های گرد و کندانسورهای متصل به دستگاه اشاره کرد. فلاسک‌ها محل تبخیر مایع نمونه هستند و کندانسورها وظیفه خنک‌سازی بخارات را بر عهده دارند.

نقش و اهمیت کندانسور در روتاری اواپراتور

کندانسور یکی از اجزای حیاتی روتاری اواپراتور است که به کاهش دمای بخارات تبخیر شده کمک می‌کند و آن‌ها را به مایع تبدیل می‌کند. استفاده از کندانسورهای با کیفیت و توانایی خنک‌کنندگی پایین، تأثیر بسزایی در بهبود راندمان دستگاه دارد.

کندانسورهای مورد استفاده در این دستگاه می‌توانند دمای سردابه (دمای سطح خنک‌کننده) را تا منفی ۷۸ درجه سانتیگراد کاهش دهند (دمایی برابر با یخ خشک) یا حتی پایین‌تر. این دما به مراتب پایین‌تر از دمای خنک‌کنندگی کندانسورهای آبی است که معمولاً به حدود منفی ۴۰ درجه سانتیگراد می‌رسند. کاهش دما باعث کاهش میزان فرار مواد شیمیایی در هوا شده و ضمن افزایش ایمنی، کیفیت و کارایی فرآیند تبخیر را بهبود می‌بخشد.

Bump Traps چیست

در فرآیندهای آزمایشگاهی و صنعتی، دستگاه روتاری اواپراتور (Rotary Evaporator) نقشی حیاتی در جداسازی و تبخیر مواد ایفا می‌کنند. یکی از اجزای کلیدی و کمتر شناخته‌شده این دستگاه‌ها، تله‌های تکانش یا Bump Traps هستند که اهمیت بالایی در عملکرد صحیح دستگاه دارند. در این مقاله به بررسی کامل مفهوم، کاربرد و ویژگی‌های این قطعات می‌پردازیم.

تله‌های تکانش (Bump Traps) چیستند؟

Bump Traps یا تله‌های تکانش، قطعاتی هستند که در مسیر عبور بخار و مواد تبخیر شده بین فلاسک تبخیر و کندانسور قرار می‌گیرند. این تله‌ها به‌صورت خاص طراحی شده‌اند تا از کشیده شدن ناخواسته محتوای فلاسک به داخل کندانسور جلوگیری کنند. عملکرد اصلی آنها جلوگیری از ورود قطرات مایع یا مواد کف‌کننده به بخش کندانسور است که می‌تواند باعث کاهش بازده فرایند و آسیب به دستگاه شود.

جایگاه و ساختار تله‌های تکانش در روتاری اواپراتور

این قطعات در بخش بین تیوپ بخار و فلاسک تبخیر نصب می‌شوند. تله‌های تکانش دارای اتصالات استانداردی با اندازه 24/40 در قسمت بالایی هستند که امکان اتصال محکم و ایمن به سایر بخش‌های دستگاه را فراهم می‌کند. همچنین، اتصالات داخلی این تله‌ها با اندازه‌های مشخص شده طبق استانداردهای آزمایشگاهی ساخته شده‌اند تا سازگاری کامل با تجهیزات روتاری اواپراتور را تضمین کنند.

اهمیت استفاده از تله‌های تکانش در فرآیند تبخیر

در حین عملیات تبخیر روتاری، دستگاه به صورت تکانشی یا چرخشی کار می‌کند تا سرعت تبخیر افزایش یابد و از تشکیل کف جلوگیری شود. این تکانش‌ها می‌توانند سبب پرتاب قطرات مایع از فلاسک به سمت کندانسور شوند. در اینجا نقش تله‌های تکانش پررنگ می‌شود؛ این قطعات به‌عنوان سد مکانیکی عمل کرده و مانع از ورود این قطرات به کندانسور می‌شوند. بدین ترتیب، از آلوده شدن کندانسور و کاهش کیفیت جداسازی جلوگیری می‌شود.

ویژگی‌های حفاظتی و پوشش پلاستیکی تله‌های تکانش

علاوه بر عملکرد مکانیکی، برخی از تله‌های تکانش با پوشش پلاستیکی عرضه می‌شوند. این پوشش‌ها نقش محافظتی برای جلوگیری از آسیب‌های ناشی از شکستن، ضربه یا نشت احتمالی دارند و همچنین ایمنی کاربران را افزایش می‌دهند. بهره‌گیری از این نوع تله‌ها در آزمایشگاه‌ها و محیط‌های صنعتی که با مواد حساس و خطرناک کار می‌کنند، اهمیت زیادی دارد.

کارایی و مزایا در واکنش‌های مستعد کف کردن

بسیاری از واکنش‌ها و فرآیندهای تبخیر تمایل به کف کردن شدید دارند که می‌تواند موجب بروز مشکلات زیادی در تجهیزات شود. تله‌های تکانش با طراحی اصلاح‌شده خود، فضای بیشتری را برای این واکنش‌های کف‌کن فراهم می‌کنند و به طور موثری از ورود هرگونه کف و مایع اضافی به بخش کندانسور جلوگیری می‌کنند. این ویژگی منجر به افزایش کارایی، کاهش تعمیرات و بهبود طول عمر دستگاه می‌شود.

آموزش نصب روتاری تبخیر

استفاده صحیح و بهینه از دستگاه روتاری تبخیر (Rotary Evaporator) ، علاوه بر افزایش دقت فرآیند، موجب افزایش طول عمر دستگاه و حفظ امنیت کاربر می‌شود. به صورت کامل و با زبانی رسمی، مراحل نصب و راه‌اندازی دستگاه روتاری تبخیر همراه با نکات کلیدی به تفصیل شرح داده شده است.

اولین مرحله: آماده‌سازی و نصب اولیه فلاسک

1. انتخاب و پر کردن فلاسک
   قبل از شروع فرآیند تبخیر، لازم است یک فلاسک با ظرفیت مناسب و پایین تخمیر سالم و بدون آسیب تهیه کنید. دقت داشته باشید که فلاسک نباید بیشتر از نیمه با محلول مورد نظر پر شود. پر کردن بیش از حد فلاسک باعث ایجاد کف و پاشش محلول هنگام تبخیر می‌شود که امر فرآیند را مختل کرده و خطرناک است.
2. اتصال فلاسک به تله‌ی تکانش
   برای اتصال محکم و ایمن فلاسک به قسمت “تله‌ی تکانش” دستگاه، از کلیپ پلاستیکی معروف به “کلیپ کک” استفاده کنید. این کلیپ‌ها از جدا شدن ناگهانی فلاسک جلوگیری می‌کنند و اتصال محکمی ایجاد می‌کنند.
3. اهمیت تمیزی تله‌ی تکانش
   وظیفه اصلی تله‌ی تکانش جلوگیری از بامپینگ (کف یا پاشش محلول به کندانسور یا فلاسک جمع‌آوری) است. تمیز نگه داشتن این تله اهمیت بالایی دارد، زیرا در صورت تجمع محلول‌های تبخیر شده، می‌توان آن‌ها را بدون آلوده کردن نمونه‌ها به فلاسک اولیه بازگرداند.
4. غوطه‌ور کردن فلاسک در حمام آب
   با استفاده از دسته جوی استیک دستگاه، فلاسک را به آرامی در حمام آب فرو برید. توجه داشته باشید سطح آب نباید به کلیپ پلاستیکی برسد تا از نفوذ آب به داخل سیستم جلوگیری شود. غوطه‌ور کردن صحیح، تبخیر مؤثر و یکنواخت را تضمین می‌کند.

دومین مرحله: راه‌اندازی و کنترل فرآیند تبخیر

1. روشن کردن منبع وکیوم
   ابتدا منبع وکیوم (آسپیراتور آب یا پمپ وکیوم) را روشن نمایید. صدای بوقی ناشی از جریان هوا که از صندوقک عبور می‌کند، نشان‌دهنده عملکرد صحیح منبع وکیوم است. این وکیوم، کمک می‌کند تا فلاسک به خوبی روی تله‌ی تکانش نگه داشته شود و فشار داخلی دستگاه کاهش یابد.
2. تنظیم سرعت چرخش فلاسک
   فلاسک را با سرعت متوسط به گردش درآورید. تنظیم سرعت چرخش به طور معمول در حدود 110 دور در دقیقه یا یک سوم حداکثر سرعت دستگاه توصیه می‌شود. این میزان چرخش، تعادل مناسبی بین تبخیر مؤثر و جلوگیری از پاشش محلول برقرار می‌کند.
3. کنترل فشار دستگاه با بستن صندوقک
   برای کنترل بهینه فشار داخل دستگاه، صندوقک روی دستگاه را بسته و قفل کنید. این کار با چرخاندن صندوقک به صورت عمودی نسبت به شیر خروجی هوا انجام می‌شود. بسته شدن صندوقک منجر به توقف صدای بوق و کاهش فشار داخلی دستگاه می‌گردد که برای تبخیر مطلوب ضروری است.

سومین مرحله: فرآیند تبخیر محلول

پس از نصب دستگاه روتاری اواپراتور و آماده‌سازی اولیه، نوبت به تبخیر محلول می‌رسد. در این مرحله، حلال داخل رزرووار مخروطی شکل و بزرگ دستگاه جمع می‌شود. لازم به ذکر است که زمان تبخیر به صورت دقیقی تعیین نشده و باید به طور مستمر فرآیند تحت نظارت قرار گیرد تا بهترین نتیجه حاصل شود.

1. شناسایی حالت ترکیب پس از تبخیر

اگر ترکیب مورد انتظار یک جامد باشد، فرآیند تبخیر باید تا زمانی ادامه یابد که جامد یا فیلم نازکی درون فلاسک ظاهر شود. در برخی موارد، ممکن است به‌جای جامد، یک فیلم نازک تشکیل شود که دلایل آن می‌تواند دخالت دمای حمام بالاتر از نقطه ذوب جامد، کریستال‌سازی آهسته یا جلوگیری گرمای حمام از کریستال‌سازی باشد.
اما اگر ترکیب مورد انتظار یک مایع باشد، تبخیر باید تا رسیدن به حجم تقریبی موردنظر ادامه یابد. این مرحله زمانی است که سطح مایع دیگر تغییر قابل توجهی نداشته و از نظر بصری ثابت شده است.

2. نحوه کنترل و ارزیابی تبخیر

برای سنجش مرحله تبخیر می‌توان فلاسک را از حمام آب خارج کرده و سطح خارجی آن را خشک نمود. سپس با چرخش دستی فلاسک و لمس سطح خارجی، در صورت خنک شدن آن، می‌توان به تبخیر فعال و ادامه دار حلال پی برد.
اگر مقداری از حلال به صندوقک منتقل گردد، فلاسک را کمی از حمام آب بیرون کشیده یا با چرخش جزئی صندوقک به هوا، مقدار کمی هوا وارد دستگاه کنید. در صورتی که مقدار قابل توجهی از حلال به صندوقک رفته باشد، بهتر است فرآیند تبخیر متوقف شده و صندوقک را با حلال شستشو دهید تا حلال بازپس‌ گرفته شده و سپس ادامه دهید.

3. توجه به جمع شدن حلال در صندوقک

جمع شدن حلال در صندوقک در زمان تبخیر طبیعی است و نشانه انتقال حلال از فلاسک می‌باشد. گاهی اوقات حلال موجود در صندوقک تبخیر شده و اگر بخار حلال خارج نشود، به نوعی از فلاسک حذف خواهد شد. این اتفاق عمدتاً زمانی رخ می‌دهد که حلال نقطه جوش بالایی دارد.

چهارمین مرحله: پایان فرآیند تبخیر و اقدامات پس از آن

پس از اینکه فرایند تبخیر به پایان رسید و به نظر می‌رسد نمونه به اندازه مطلوب خشک شده است، بهتر است نمونه برای چند دقیقه دیگر در سیستم تحت فشار کاهش یافته باقی بماند تا هر گونه مابقی حلال خارج شود.
مراحل توقف فرآیند تبخیر به ترتیب عکس اجرای آن است: ابتدا سدی را باز کنید، چرخش دستگاه را متوقف کرده، منبع وکیوم را خاموش کنید، فلاسک را از حمام آب خارج نمایید و در نهایت فلاسک را از دستگاه جدا کنید. اگر شما آخرین کاربر دستگاه در روز هستید، توصیه می‌شود دستگاه را به طور کامل خاموش کنید تا از نظر ایمنی مشکلی ایجاد نشود.

نگهداری و ارزیابی ترکیب باقی‌مانده

ترکیب باقی‌مانده در فلاسک، که معمولاً به شکل گرد است، باید حاوی ماده مورد نظر باشد؛ اما ممکن است مقدار اندکی حلال نیز به جا مانده باشد. اگر ترکیب غیر بخارپذیر یا جامد غیر بخارپذیر باشد، می‌توانید فلاسک را باز و در محیطی امن قرار دهید تا مابقی حلال به طور کامل تبخیر شود. پس از خشک شدن کامل، وزن نمونه اندازه‌گیری شده و در صورت نیاز برای آنالیزهای بیشتر آماده می‌گردد.

خرید و قیمت دستگاه روتاری تبخیر

امید است این راهنمای جامع، به شما در استفاده بهینه از دستگاه روتاری تبخیر کمک شایانی نماید و فرآیندهای آزمایشگاهی شما را تسهیل کند. برای کسب بهترین نتایج، توصیه می‌شود همواره پس از پایان کار، دستگاه و تجهیزات جانبی را به دقت تمیز و نگهداری کنید.
